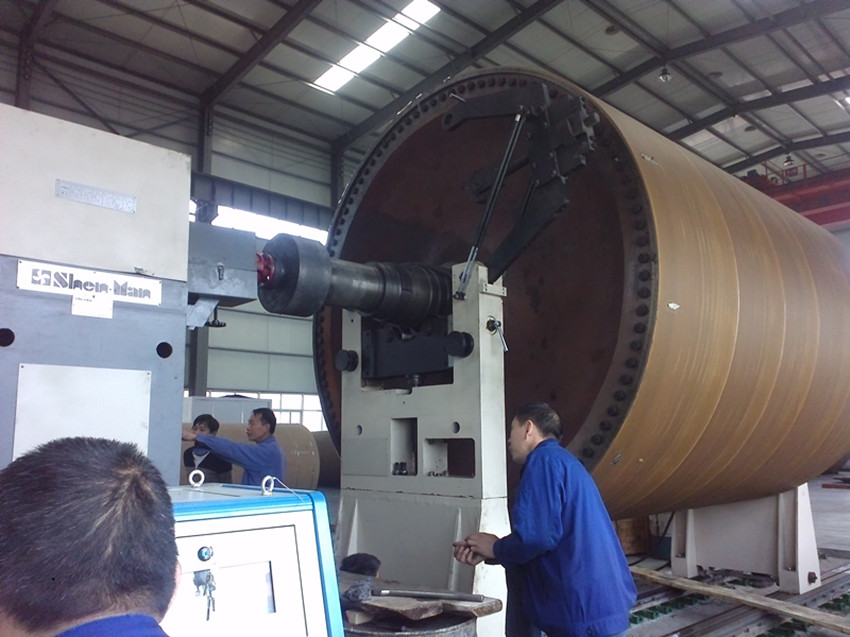

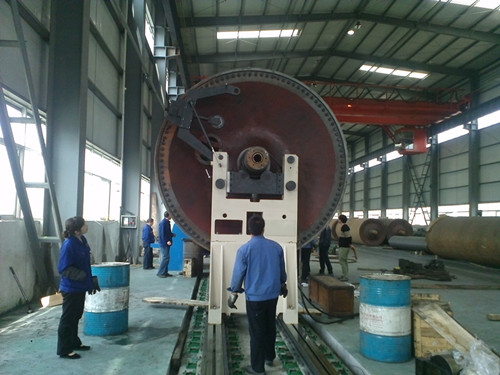

上海申曼萬向節動平衡機適用于5kg-70T的造紙烘缸、鼓風機轉子、汽輪機轉子、大型風機葉輪等旋轉體工件平衡校驗。萬向節動平衡機采用萬向聯軸節傳動，可獲得多種平衡轉速，且精度高、操作方便、工作效率高。
SB-22（70噸工件）萬向節傳動硬支承平衡機主要應用于大型發電機轉子、汽輪機、陶瓷機械、滾筒、膠輥、風機、印刷機械、紡織機械、航空航天等旋轉體工件平衡校正。本機采用萬向聯軸節傳動，用變頻器實現無級調速，且精度高、操作方便、效率高等。測量系統采用HSC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等。
注：本機采用國家標準GB4201—84 通用臥式平衡機校驗法檢測平衡精度emar、URR。
| SB-22（70噸工件）萬向節傳動硬支承平衡機基本參數 | |
| 工件最大質量 | 70000kg |
| 工件最大直徑 | 4600 mm |
| 工件軸頸范圍mm | 大軸徑65-250，小軸徑250-500 |
| 兩支承間最小距離 | 500mm |
| 聯軸器端面至右支承座中心最大距離 | 11500mm |
| 平衡轉速 （直流調速） | 100-1000r/min |
| 電動機功率 310KW | （上海南洋） |
| 電源配置 | 三相380V/50HZ |
| 萬向聯軸節最大扭矩 | 12500 N·M |
| 最小可達剩余不平衡量emar | ≤1g·mm/kg |
| 不平衡量減少率URR | ≥85% |
| 電測箱 | 17寸超薄液晶彩色顯示 |
