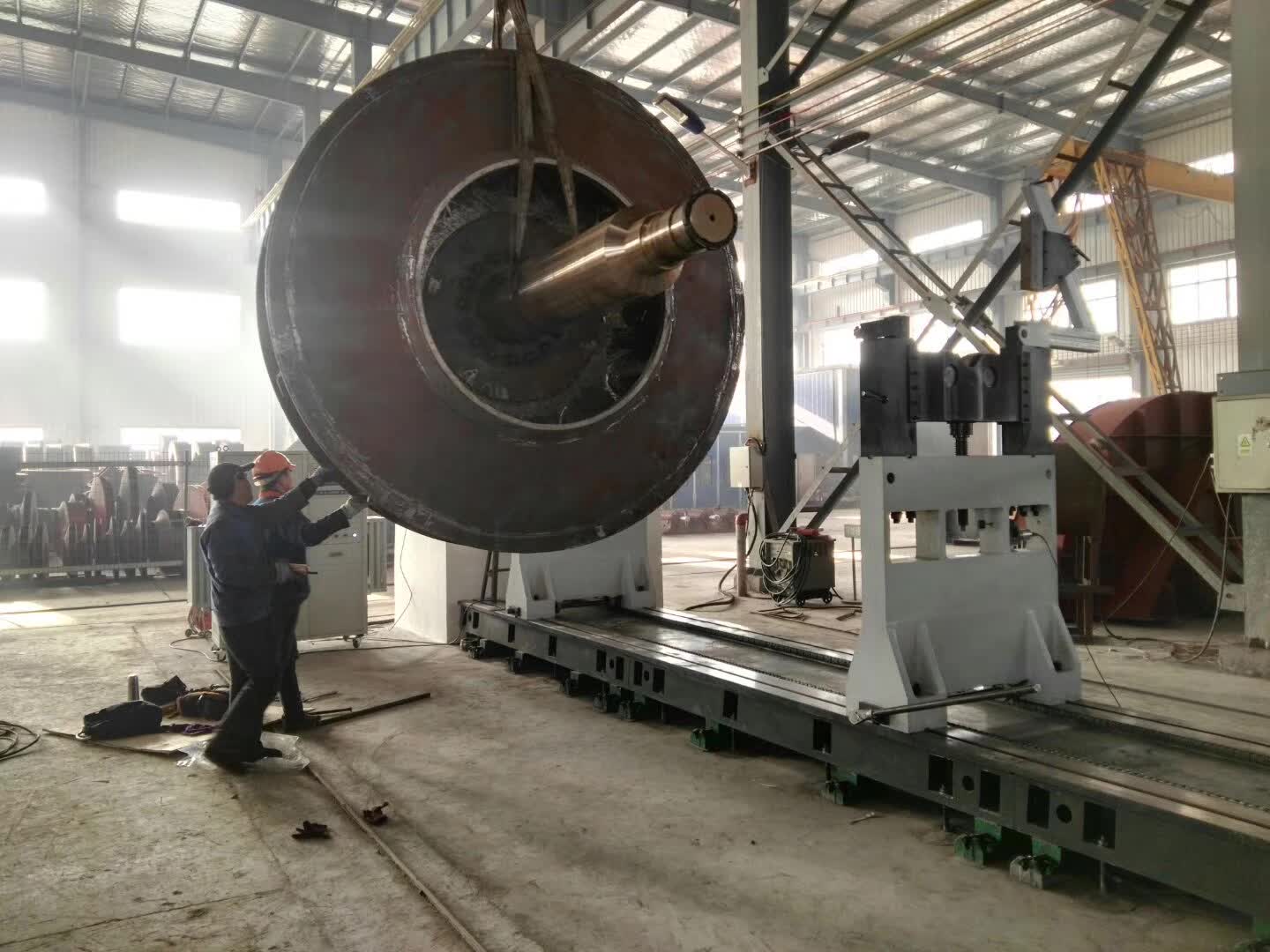

上海申曼萬向節動平衡機適用于5kg-70T的造紙烘缸、鼓風機轉子、汽輪機轉子、大型風機葉輪等旋轉體工件平衡校驗。萬向節動平衡機采用萬向聯軸節傳動，可獲得多種平衡轉速，且精度高、操作方便、工作效率高。

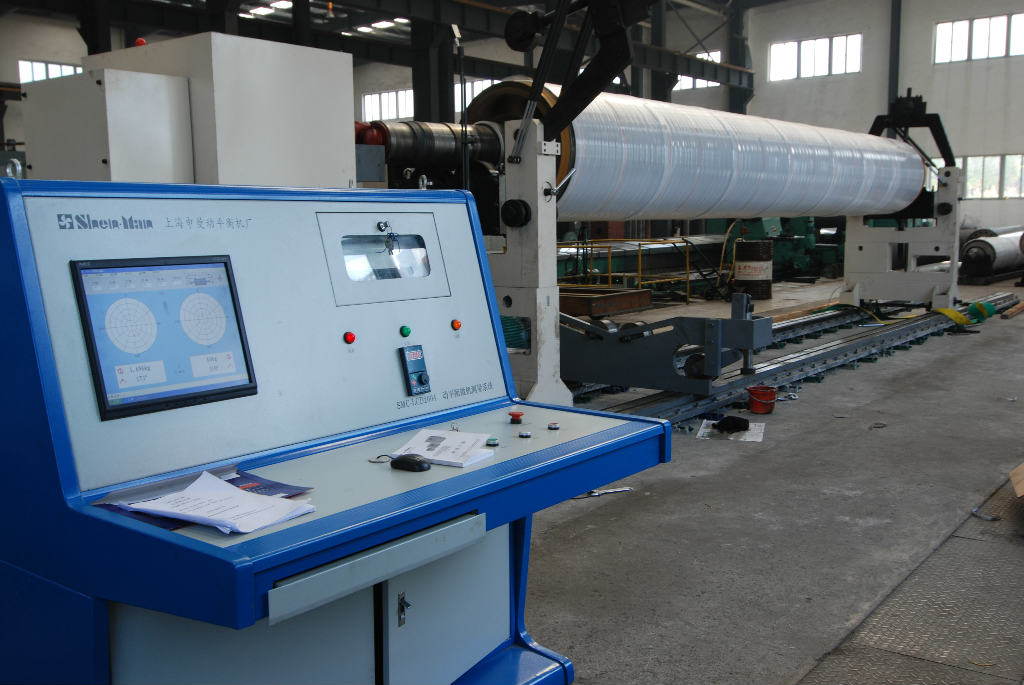

SB-19（50噸工件）萬向節傳動硬支承平衡機主要應用于大型發電機轉子、汽輪機、陶瓷機械、滾筒、風機、印刷機械、紡織機械、航空航天等旋轉體工件平衡校正。本機采用萬向聯軸節傳動，用變頻器實現無級調速，且精度高、操作方便、效率高等。測量系統采用HSC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等。
| SB-19(50噸)萬向節硬支承平衡機技術參數 | |
| 1. 工件最大質量 | 50000 |
| 2. 工件的最大直徑 | 3500 |
| 3.支承軸徑范圍 | 65-250,250-400 |
| 4. 兩支承中心最小距離 | 最?。∕in)500 |
| 5. 聯軸器端面至右支承座最大距離 | 3000(一節） |
| 6.平衡轉速（r/min） | 180-1200（變頻調速） |
| 7.電機功率 | 90 |
| 8.最小可達剩余不平衡量emar(g﹒mm/kg) | ≤1 |
| 9.不平衡量減少率URR(%) | ≥95 |
| 10.電源配置 | 三相/380V ; 50HZ |
| 11.萬向節傳動軸（N·M） | 8000 |
| 12.配琴式控制柜 | 電測箱采用電腦液晶顯示 |
| 13.滾動架中軸承 | NSK（日本） |
| 14.變頻調速裝置 | |
