上海申曼萬向節動平衡機適用于5kg-30T的造紙烘缸、鼓風機轉子、汽輪機轉子、大型風機葉輪等旋轉體工件平衡校驗。萬向節動平衡機采用萬向聯軸節傳動，可獲得多種平衡轉速，且精度高、操作方便、工作效率高。

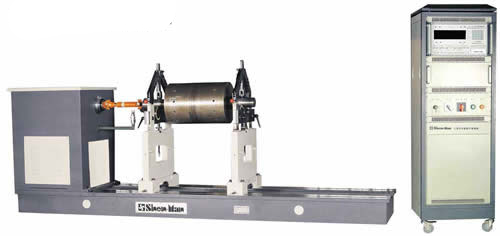

SB-9型硬支承平衡機是本公司萬向節傳動系列平衡機之一，主要應用于大型電機、陶瓷機械、滾筒、膠棍、風機、印刷機械、軸類等旋轉體工件平衡校驗。本機采用萬向聯軸節傳動，可實現無級調速，且精度高、效率高、操作方便等。測量系統采用SMC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等優點。
| (1000KG)SB-9B萬向節平衡機技術參數 | |
| 工件最大質量 | 1000 |
| 工件的最大直徑 | 1600 |
| 支承軸徑范圍 | 15-240 |
| 兩支承中心最小距離 | 最小（Min)300 |
| 聯軸器端面至右支承座最大距離 | 3000 |
| 平衡轉速（r/min） | 180-1200（無級調速） |
| 電機功率 | 4 |
| 最小可達剩余不平衡量emar(g﹒mm/kg) | ≤1 |
| 不平衡量減少率URR(%) | ≥95 |
| 電源配置 | 三相/380V ; 50HZ |
| 萬向節傳動軸（N·M） | 300 |
| 配立式控制柜 | 電測箱采用微機數字顯示 （可升級液晶工控系統） |
| 滾動架中軸承 | NSK（日本） |
| 調速裝置 | 帶變頻調速裝置 |
