無刷電機在中國發展的時間很短，隨著我國科技技術飛速發展，無刷電機目前已經在眾多領域應用到，例如：家用電器、玩具、模型、電動車等等領域。無刷電機主要是有電動機和驅動器二部分構成的屬于機電一體化設備，使用的多了也會造成種種為題的出現，其中一個平衡問題是最為關鍵的，那么無刷電機要怎么選擇動平衡機呢，下面根據申曼動平衡機廠技術專員分享的知識詳細了解吧。
無刷電機選擇動平衡機是一方面，選擇一款適合自己的高品質動平衡機也是關鍵。我們?cè)谶x擇動平衡機的時候不要只是糾結動平衡機類型，也不能盲目的聽從別人或者是網上評論來選擇動平衡機機型，凡事都要自己去探索，自己得到的答案才是判斷類型好壞的最好依據。
無刷電機首先要考慮選擇用立式動平衡機做好還是臥式動平衡機做好呢，其實這個倒沒有一個確切的答案或者是說法。因?yàn)橹灰姆N動平衡機機型能做到高精度并且穩定的檢測，那么什么機型的動平衡機都是可以接受的。檢測的目的就是要看最終的結果是否能達到使用者的要求。另外，動平衡機檢測的精度及穩定性也是判定的標準，只要選擇的是立式動平衡機或者臥式動平衡機，無論哪種機型只要能達到這個要求就可以選擇。
對于高轉速轉子，即便是有很小的偏心距，也會引起非常大的離心力，引起電機的振動，產生噪聲，加速軸承的磨損，造成轉子部件高頻疲勞破壞，降低電機的使用壽命。因此，轉子的動平衡在電機的制造過程中占據著非常重要的地位。技術實現要素：本實用新型的目的是提供一種能提高動平衡的無刷電機轉子動平衡結構。

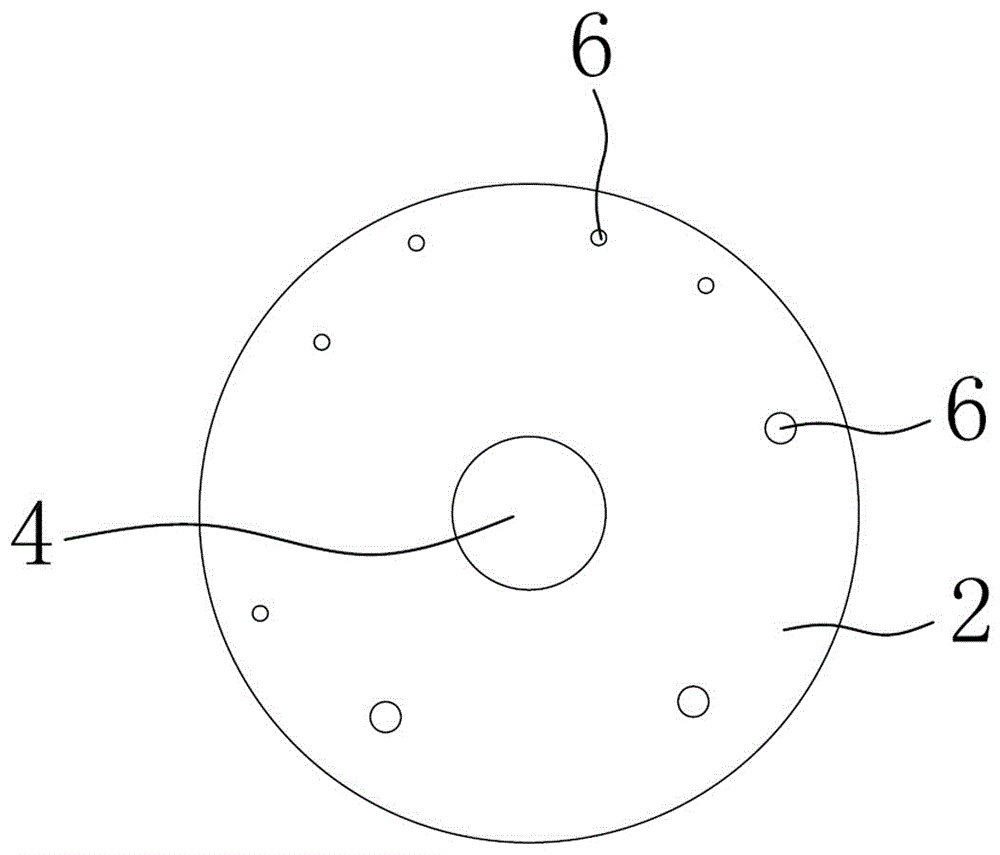

為實現上述目的，本實用新型采用如下技術方案：一種無刷電機轉子動平衡結構，包括固定于轉子軸上的磁軛，所述磁軛軸向的兩端分別固定有第一動平衡端板和第二動平衡端板，所述第一動平衡端板和第二動平衡端板均形成有通孔并通過所述通孔套設在轉子軸上，所述第一動平衡端板朝向第二動平衡端板的一側端面、第二動平衡端板朝向第一動平衡端板的一側端面均與磁軛相抵，磁鋼設置于磁軛外側，所述磁鋼被限制在第一動平衡端板與第二動平衡端板之間，所述第一動平衡端板與第二動平衡端板上形成有若干減重孔。
本實用新型通過在第一動平衡端板與第二動平衡端板上鉆孔減重以提高轉子的動平衡，第一動平衡端板與第二動平衡端板即用于去重動平衡，也用于磁鋼軸向上的固定，防止磁鋼掉出。其中，根據需要選擇減重孔的大小和位置。
作為優選，所述第一動平衡端板和第二動平衡端板均與轉子軸過盈配合。上述設置用于第一動平衡端板和第二動平衡端板的固定。磁鋼呈瓦形結構，若干磁鋼拼接構成環形結構，所述磁鋼內壁與所述磁軛外壁接觸。
第一動平衡端板和第二動平衡端板均呈環形設置，所述第一動平衡端板外徑大小、第二動平衡端板外徑大小、環形磁鋼的外徑大小相同。上述設置中，磁鋼沿轉子軸軸向方向的部位均與第一動平衡端板、第二動平衡端板相抵，以保證磁鋼軸向的限位固定，同時第一動平衡端板和第二動平衡端板重量較輕，以保證動平衡效果。本實用新型具有提高動平衡、對磁鋼進行固定的優點。
無刷電機選擇動平衡機是一方面，選擇一款適合自己的高品質動平衡機也是關鍵。我們?cè)谶x擇動平衡機的時候不要只是糾結動平衡機類型，也不能盲目的聽從別人或者是網上評論來選擇動平衡機機型，凡事都要自己去探索，自己得到的答案才是判斷類型好壞的最好依據。
無刷電機首先要考慮選擇用立式動平衡機做好還是臥式動平衡機做好呢，其實這個倒沒有一個確切的答案或者是說法。因?yàn)橹灰姆N動平衡機機型能做到高精度并且穩定的檢測，那么什么機型的動平衡機都是可以接受的。檢測的目的就是要看最終的結果是否能達到使用者的要求。另外，動平衡機檢測的精度及穩定性也是判定的標準，只要選擇的是立式動平衡機或者臥式動平衡機，無論哪種機型只要能達到這個要求就可以選擇。
對于高轉速轉子，即便是有很小的偏心距，也會引起非常大的離心力，引起電機的振動，產生噪聲，加速軸承的磨損，造成轉子部件高頻疲勞破壞，降低電機的使用壽命。因此，轉子的動平衡在電機的制造過程中占據著非常重要的地位。技術實現要素：本實用新型的目的是提供一種能提高動平衡的無刷電機轉子動平衡結構。
為實現上述目的，本實用新型采用如下技術方案：一種無刷電機轉子動平衡結構，包括固定于轉子軸上的磁軛，所述磁軛軸向的兩端分別固定有第一動平衡端板和第二動平衡端板，所述第一動平衡端板和第二動平衡端板均形成有通孔并通過所述通孔套設在轉子軸上，所述第一動平衡端板朝向第二動平衡端板的一側端面、第二動平衡端板朝向第一動平衡端板的一側端面均與磁軛相抵，磁鋼設置于磁軛外側，所述磁鋼被限制在第一動平衡端板與第二動平衡端板之間，所述第一動平衡端板與第二動平衡端板上形成有若干減重孔。
本實用新型通過在第一動平衡端板與第二動平衡端板上鉆孔減重以提高轉子的動平衡，第一動平衡端板與第二動平衡端板即用于去重動平衡，也用于磁鋼軸向上的固定，防止磁鋼掉出。其中，根據需要選擇減重孔的大小和位置。
作為優選，所述第一動平衡端板和第二動平衡端板均與轉子軸過盈配合。上述設置用于第一動平衡端板和第二動平衡端板的固定。磁鋼呈瓦形結構，若干磁鋼拼接構成環形結構，所述磁鋼內壁與所述磁軛外壁接觸。
第一動平衡端板和第二動平衡端板均呈環形設置，所述第一動平衡端板外徑大小、第二動平衡端板外徑大小、環形磁鋼的外徑大小相同。上述設置中，磁鋼沿轉子軸軸向方向的部位均與第一動平衡端板、第二動平衡端板相抵，以保證磁鋼軸向的限位固定，同時第一動平衡端板和第二動平衡端板重量較輕，以保證動平衡效果。本實用新型具有提高動平衡、對磁鋼進行固定的優點。
